Обзор

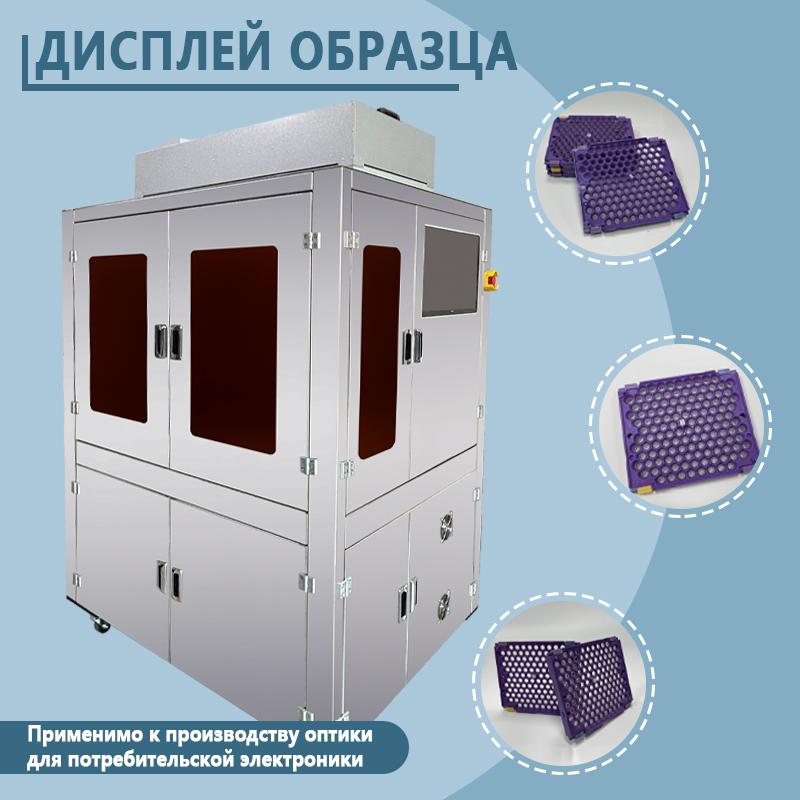

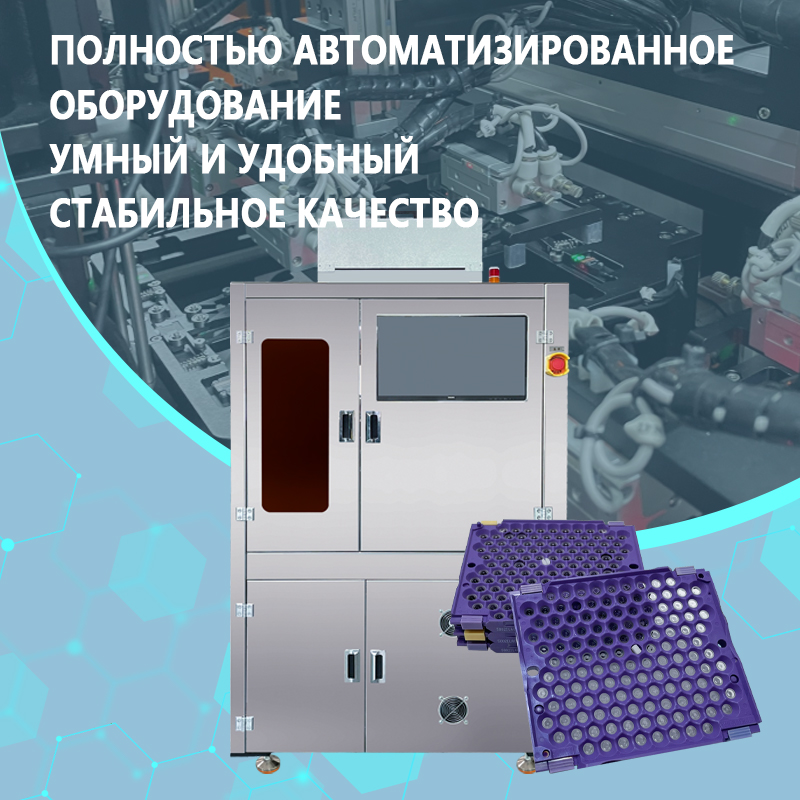

　　Автоматическая установка Guanshengtai для контроля линз камер мобильных телефонов — это специализированное оборудование, предназначенное для полностью автоматизированной проверки точности размеров и выявления дефектов внешнего вида прецизионных оптических компонентов, таких как линзы камер мобильных телефонов, светофильтры и защитные стекла. Система объединяет в себе механизмы автоматической подачи и сортировки, высокоточную платформу позиционирования, систему многоракурсного освещения, промышленную камеру высокого разрешения, модуль прецизионного измерения размеров, а также механизм автоматической сортировки и выгрузки готовой продукции. Установка позволяет проводить потоковый (онлайн) сплошной контроль поверхности линз на наличие таких дефектов, как царапины, загрязнения, сколы, белые пятна, дефекты покрытия, а также проверять критически важные геометрические параметры. Производительность системы достигает 1800–3600 изделий в час, что позволяет эффективно заменить традиционный ручной визуальный контроль.

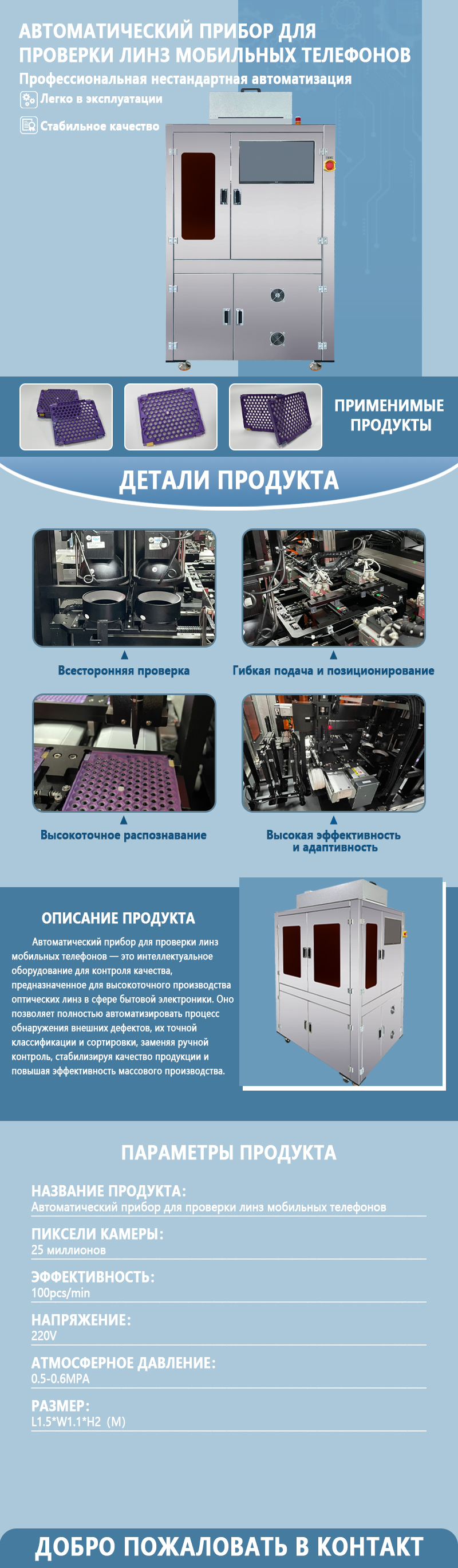

　　Технические характеристики:

　　Модель: GST-WJ021A

　　Габариты: Д1,5 × Ш1,1 × В2 (м)

　　Производительность: 100 шт./мин

　　Мощность: 3 кВт

　　Напряжение: 220 В

　　Давление воздуха: 0,5–0,6 МПа

　　Возможность индивидуальной настройки: Да

　　Ключевые преимущества:

　　Мультирежимная система оптического контроля: Благодаря сочетанию кольцевого светодиодного осветителя, коаксиального источника света и подсветки на просвет (backlight), а также использованию оптической схемы получения изображений с разных ракурсов, обеспечивается четкое изображение поверхности, краев и покрытия линзы. Это позволяет точно выявлять различные дефекты внешнего вида, такие как микроцарапины (разрешение до 0,01 мм), мелкие сколы, белые или черные пятна, отслоение покрытия, а также следы пальцев и загрязнения. Высокоточное измерение геометрических параметров: благодаря интеграции системы оптических измерений и модуля калибровки (работающего на основе принципа сравнения с эталонной шкалой и анализа пикселей) оборудование обеспечивает высокоточное измерение ключевых параметров, таких как наружный и внутренний диаметры, толщина, радиус кривизны и размеры фаски. Точность повторяемости измерений достигает ±0,01 мм, что гарантирует стабильность геометрических характеристик изделий.

　　Автоматическая сортировка и сбор годных изделий: по завершении контроля оборудование автоматически разделяет изделия на годные и бракованные в соответствии с заданными критериями. Брак автоматически отводится в специальный накопитель с помощью системы обдува или роботизированного манипулятора. Годные изделия автоматически подсчитываются (согласно установленному количеству) и аккуратно укладываются в лоток или контейнер, обеспечивая полную автоматизацию процесса, включающего контроль, принятие решения и сортировку.

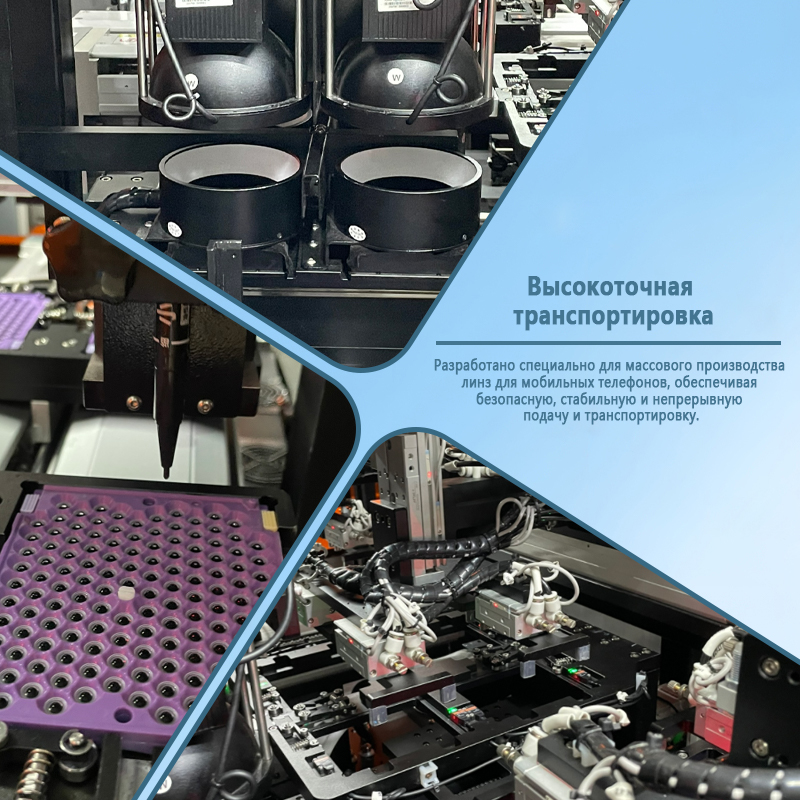

　　Транспортировка с защитой зеркальной поверхности от царапин: Контактирующие с линзой и фиксирующие элементы выполнены из неметаллических мягких материалов (таких как тефлон, силикон, уретан и т. д.). В сочетании с технологиями воздушной подушки или вакуумной фиксации это обеспечивает бережное обращение, предотвращая появление царапин, загрязнений или электростатическое притяжение пыли к поверхности линзы в процессе контроля и перемещения.

　　Быстрая переналадка под разные типоразмеры: Благодаря смене направляющих подачи и позиционирующих приспособлений, а также регулировке параметров оптического контроля, система быстро адаптируется к проверке различных оптических компонентов (например, линз для мобильных телефонов и светофильтров) разного диаметра (3–30 мм), толщины (0,2–5 мм) и формы (круглые, квадратные, нестандартные). Время переналадки составляет не более 20 минут.

　　Хранение данных и прослеживаемость: Встроенная система хранения данных большой емкости автоматически сохраняет результаты контроля и позволяет экспортировать их на USB-накопитель или в заводскую систему MES. Поддерживается поиск и отслеживание данных по партиям, датам и другим критериям, а также формирование отчетов об анализе качества продукции.

　　Конструкция для чистых помещений: Каркас установки выполнен из нержавеющей стали SUS304; предусмотрен прозрачный пылезащитный кожух, обеспечивающий герметичность конструкции. Зона контроля оснащена вентиляторным блоком с высокоэффективным фильтром для поддержания чистоты среды и избыточного давления (возможна опция соответствия классу чистоты 100), что эффективно изолирует систему от внешней пыли и гарантирует чистоту процесса контроля линз.

　　Простота эксплуатации: Система управляется с помощью ПЛК и сенсорного интерфейса «человек-машина», обеспечивающего интуитивно понятную настройку параметров, а также отображение в реальном времени изображений процесса контроля и результатов оценки. Предусмотрена возможность сохранения нескольких профилей настроек (рецептов) для различных изделий, что позволяет переключаться между ними одним нажатием кнопки. Управлять установкой может рядовой персонал после прохождения краткого обучения. Поддержка различных типов изделий: система подходит для широкого спектра задач, включая масштабный автоматизированный поточный контроль внешнего вида и геометрических параметров оптических линз. Области применения охватывают производство мобильных телефонов и потребительской электроники (объективы камер смартфонов, фронтальные камеры, защитные пленки для TOF-объективов), изготовление оптических компонентов (светофильтры, защитные стекла, призмы, линзы), автомобильные камеры (защитные пленки для автомобильных объективов) и системы видеонаблюдения (защитные пленки для объективов камер наблюдения). Автоматизированная установка Guanshengtai для контроля объективов смартфонов, обеспечивающая высокую эффективность, точность и бесконтактный метод проверки, помогает производителям оптических компонентов осуществлять полный контроль качества продукции, гарантируя соответствие выпускаемых изделий строгим требованиям к высокоточным оптическим характеристикам.
