Обзор

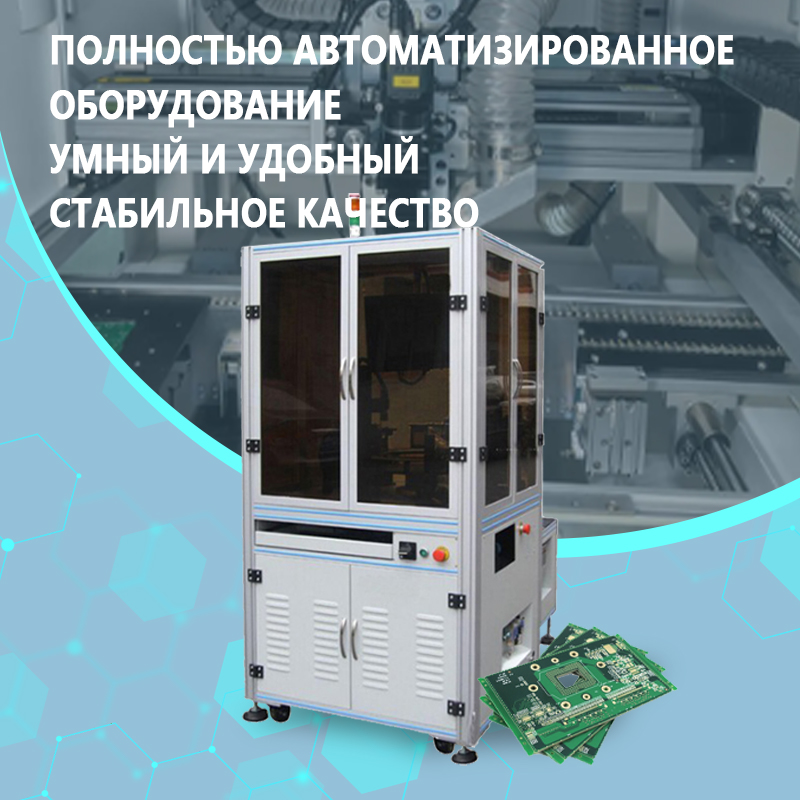

　　Автоматический загрузчик печатных плат Guanshentai — это специализированное оборудование, предназначенное для автоматической подачи и точного позиционирования печатных плат (PCB) в начале производственной линии. Система, включающая подъемный магазин, модуль автоматического разделения плат, узел позиционирования/выравнивания и платформу для перемещения, поочередно отделяет платы из стопки и точно размещает их на станции передачи или производственном конвейере. Это обеспечивает бесшовную интеграцию с последующими этапами производства, такими как линии поверхностного монтажа (SMT), трафаретные принтеры и системы автоматического оптического контроля (AOI). Благодаря скорости загрузки 6–12 плат в минуту оборудование эффективно заменяет ручной труд при выполнении повторяющихся операций загрузки.

　　Основные преимущества:

　　Интеллектуальное разделение без царапин: Используется передовая технология разделения, сочетающая метод воздушной подушки и боковые потоки воздуха. Это гарантирует полное отделение верхней платы от стопки перед захватом вакуумными присосками, предотвращая появление царапин или повреждение схем из-за трения плат друг о друга. Система также оснащена датчиками контроля наличия плат, что исключает риск одновременной подачи нескольких плат на линию.

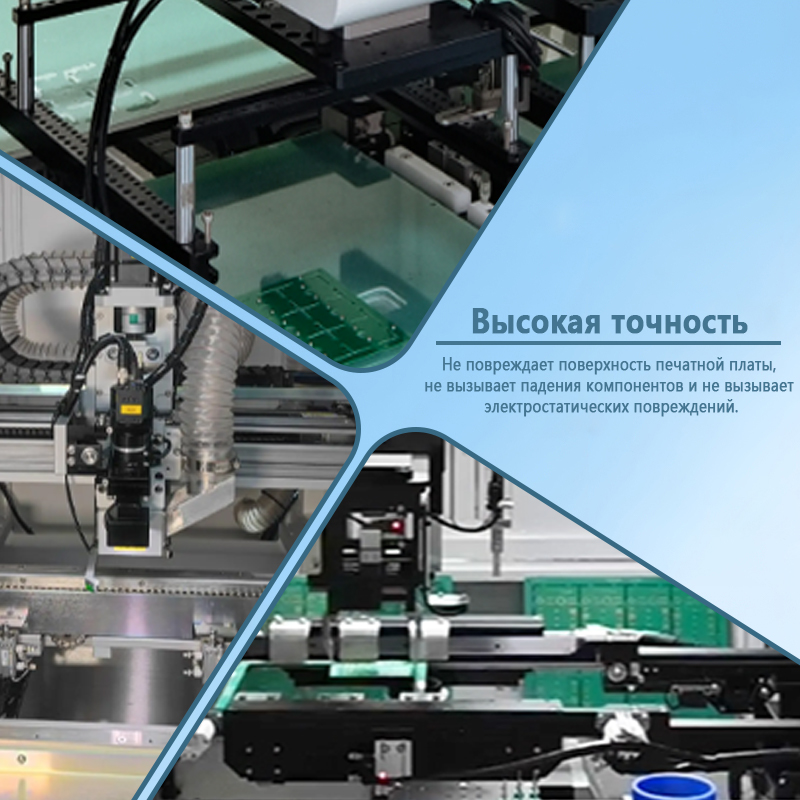

　　Точное позиционирование и установка: Предусмотрен встроенный модуль сервопозиционирования по трем осям (X/Y/Z), который автоматически центрирует и выравнивает захваченную плату. Точность установки составляет ±0,5 мм, что обеспечивает идеальное совмещение со штифтами станции передачи или плавный переход к следующему этапу, минимизируя брак, вызванный смещением плат.

　　Антистатическое исполнение и защита от загрязнений: Механизм захвата оснащен антистатическими присосками и полностью закрытым пылезащитным кожухом. Это эффективно устраняет влияние статического электричества на чувствительные компоненты плат и предотвращает попадание пыли, что делает оборудование идеальным для использования в условиях повышенных требований к чистоте (например, при SMT-монтаже, установке высокоточных компонентов и корпусировании полупроводников).

　　Вместительный магазин: Оборудование оснащено подъемным магазином большой емкости, вмещающим от 150 до 300 плат (в зависимости от их толщины) за одну загрузку. Это сокращает частоту ручной перезагрузки и повышает эффективность непрерывной работы.

　　Гибкая регулировка ширины: Ширина магазина и конвейерной направляющей может быть быстро отрегулирована с помощью маховика или системы сервопривода. Система поддерживает работу с печатными платами различных размеров (от 50×50 мм до 400×500 мм), обеспечивая гибкость и удобство при переходе на выпуск других изделий.

　　Комплексная система безопасности: Оборудование оснащено защитными световыми барьерами, кнопкой аварийной остановки и системой звуковой и световой сигнализации; при обнаружении нештатных ситуаций машина автоматически останавливается и подает сигнал тревоги, гарантируя безопасность операторов и сохранность оборудования.

　　Сетевое взаимодействие и интеграция: Предусмотрен стандартный интерфейс связи SMEMA (на основе обмена сигналами через «сухие контакты», без использования самообучающегося ИИ), что позволяет интегрировать устройство с оборудованием, стоящим до и после него в технологической цепочке (например, установщиками компонентов, принтерами трафаретной печати и печами оплавления), для автоматической синхронизации темпа производства и слаженной работы линии.

　　Удобство эксплуатации: Управление осуществляется с помощью ПЛК и сенсорного интерфейса (HMI), обеспечивающего интуитивно понятную настройку параметров; предусмотрены встроенные рецепты для различных изделий, которые можно активировать одним касанием при смене типа продукции.

　　Области применения:

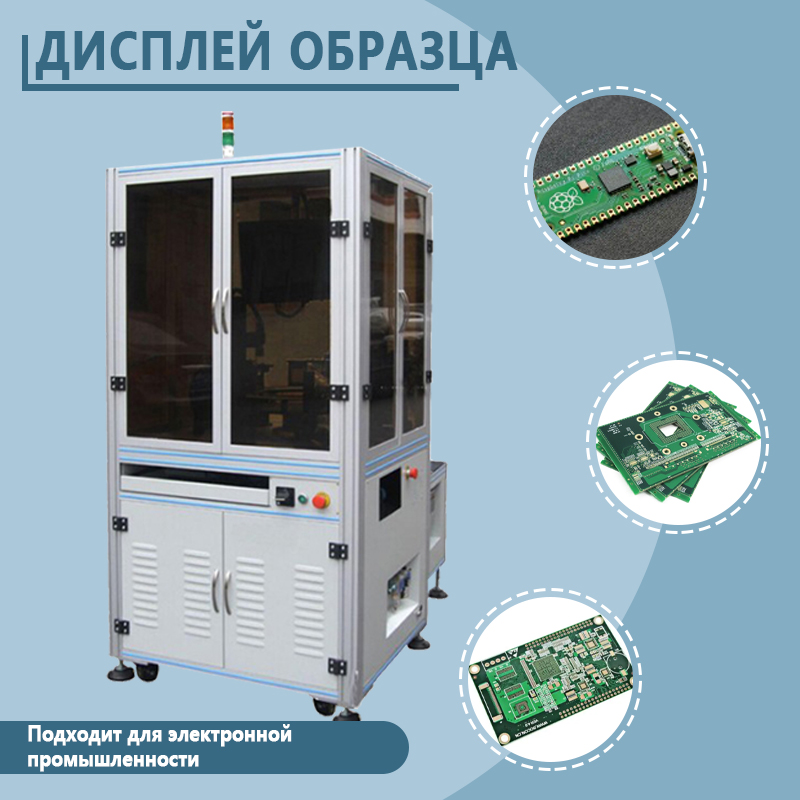

　　Широко применяется на этапе автоматической подачи плат в различных производственных линиях, включая линии поверхностного монтажа (SMT), производство электроники (материнские платы для мобильных телефонов и компьютеров, платы блоков питания, платы управления), автомобильную электронику (платы ЭБУ, платы датчиков) и сектор светодиодного освещения и дисплеев (платы светодиодных модулей, платы дисплеев). Благодаря стабильной и эффективной работе механизм автоматической загрузки плат Guanshentai помогает производителям электроники автоматизировать начальный этап подачи плат на линии SMT, существенно снижая трудозатраты и повышая общую эффективность производственной линии.

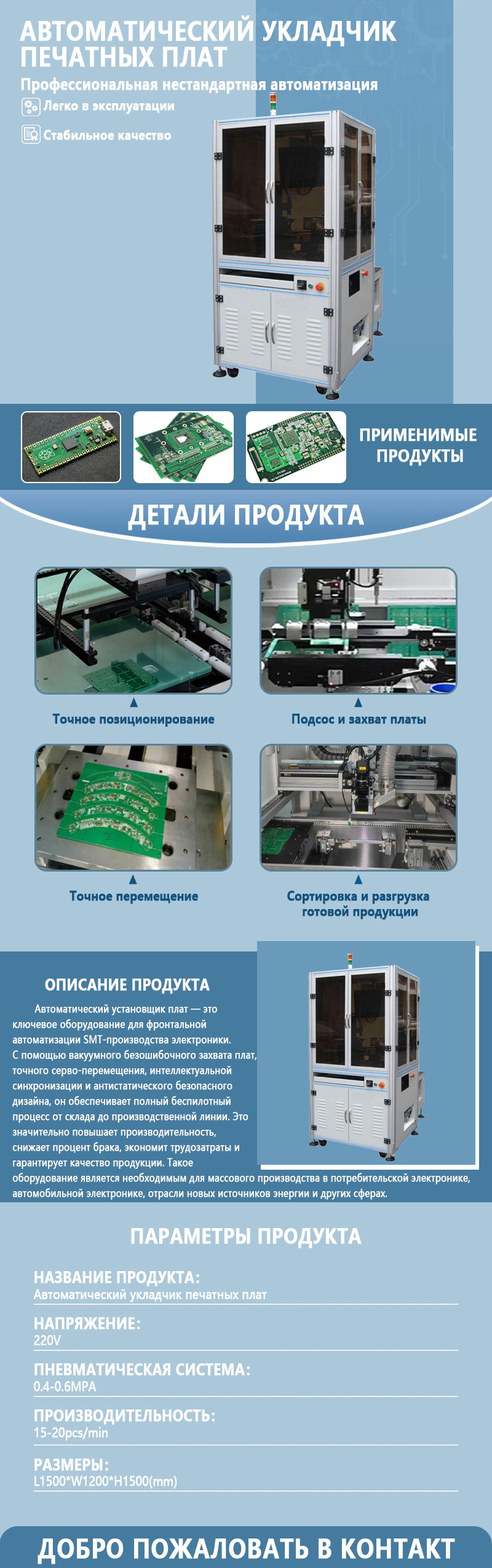

　　Технические характеристики:

　　Модель: GST-WJ001A

　　Электропитание: 220 В перем. тока, 50/60 Гц, 20 кВт;

　　Давление воздуха: 0,4–0,6 МПа;

　　Габариты: 1500×1200×1500 мм;

　　Производительность: 15–20 циклов/мин;Применяемые отрасли: производство электроники (технология SMT).

　　Возможность индивидуального заказа: Да.
