Обзор

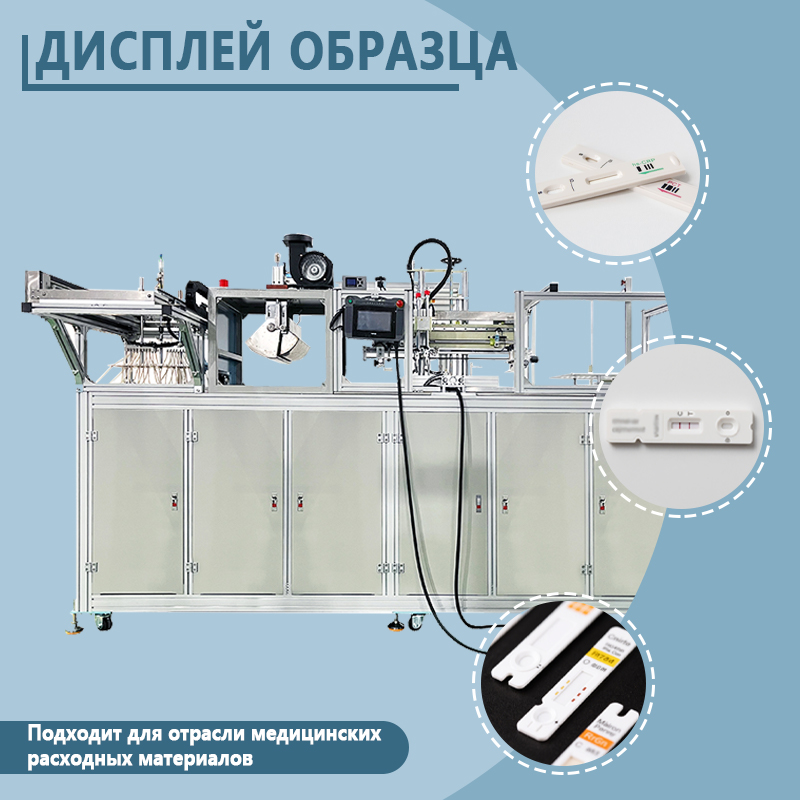

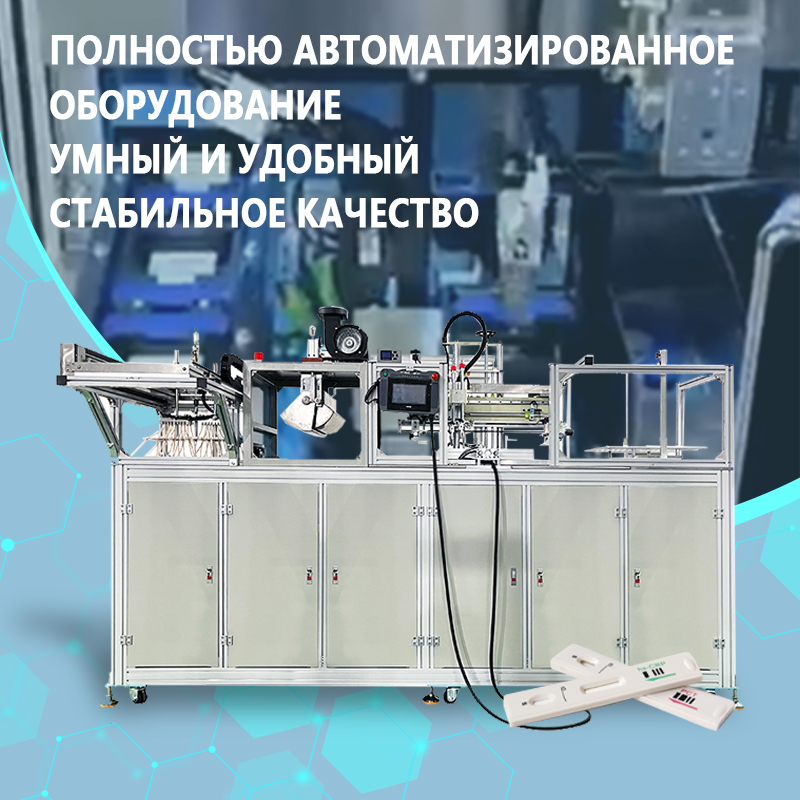

　　Автоматизированная сборочная линия для многоформатных тест-карт Guanshentai представляет собой интегрированную производственную систему, разработанную специально для полностью автоматизированной сборки экспресс-тест-полосок для диагностики in vitro (например, полосок с коллоидным золотом или флуоресцентной иммунохроматографией). Оборудование сочетает в себе автоматическую подачу базовых карт, прецизионную резку и ламинирование полосок, установку и прижим верхней крышки, контроль качества готовой продукции, а также автоматический подсчет и выгрузку. Интегрируя несколько последовательных процессов, она обеспечивает автоматизированную сборку «всё в одном» — превращая листы тест-полосок и пластиковые корпуса в готовые тест-карты — со скоростью производства от 2000 до 5000 единиц в час.

　　Основные преимущества:

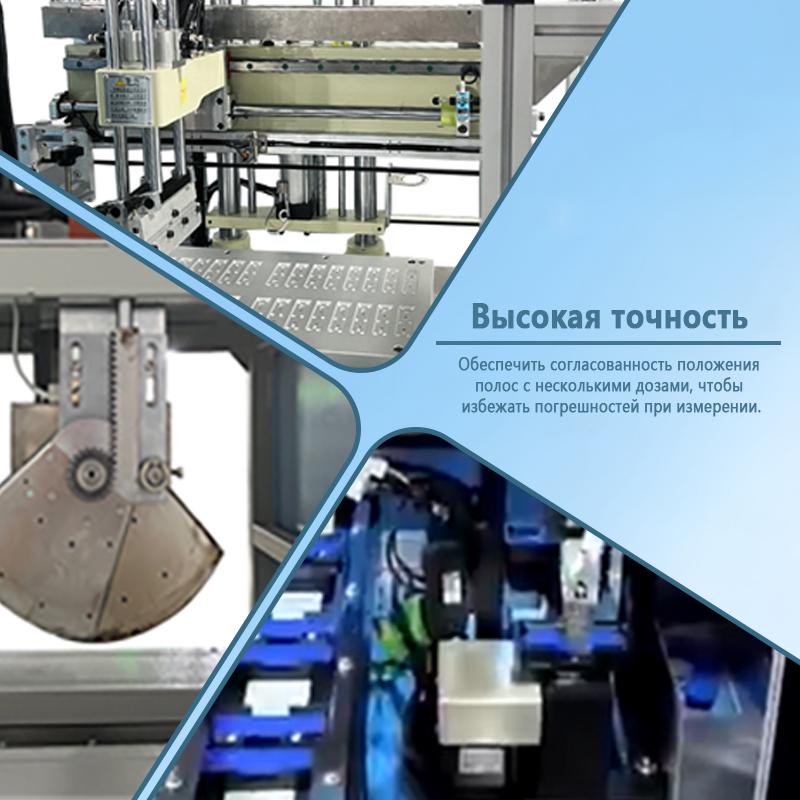

　　Прецизионная резка и ламинирование: Используется высокоточный роторный резак или система лазерной резки (на основе механического позиционирования и оптического обнаружения кромок, а не самообучения с помощью ИИ) для резки больших листов тест-полосок до заданной ширины с точностью ±0,1 мм. Вакуумные сопла перемещают полоски в предназначенные для них слоты на базовой карте, обеспечивая правильную ориентацию и точное размещение.

　　Гибкое обращение для предотвращения повреждений: В критически важных станциях используются гибкие механизмы захвата и амортизированного позиционирования. Это предотвращает царапины или вмятины на слоях полосок и нитроцеллюлозных (НЦ) мембранах во время обработки и прессования, тем самым сохраняя целостность тестовых и контрольных линий.

　　Точная защелка верхней крышки: Оснащенная системами визуального позиционирования и сервоприводного прессования (на основе механических жестких упоров и фотоэлектрических датчиков, а не самообучения на основе ИИ), машина точно защелкивает верхнюю крышку на базовой карте по заданной траектории. Регулируемое и контролируемое усилие прессования обеспечивает плотное прилегание и равномерные зазоры без повреждения внутренней тестовой полоски.

　　Встроенная система обнаружения и отбраковки утечек: Встроенный модуль проверки герметичности позволяет проверять качество герметизации готового корпуса тест-карты с помощью методов проверки герметичности или снижения давления. Система автоматически различает годные и бракованные изделия и отбраковывает их отдельно.

　　Высокая совместимость: Поддерживает гибкую сборку тест-карт различных спецификаций (например, полосковых, пластинчатых, вставных) и корпусов от разных производителей. Быстрая адаптация к различным моделям достигается за счет смены пресс-форм и направляющих, удовлетворяя производственные потребности от мелкосерийного производства с широким ассортиментом продукции до мелкосерийного производства отдельных изделий.

　　Выбираемая многоканальная параллельная обработка: Возможность настройки от 1 до 6 параллельных каналов сборки в зависимости от требований к производственной мощности; каждый канал работает независимо, но синхронно, эффективно повышая эффективность производства на единицу продукции.

　　Конструкция, совместимая с чистыми помещениями: Вся линия имеет раму из нержавеющей стали SUS304 и прозрачные защитные кожухи. Зона сборки соответствует стандартам чистых помещений класса 100 000, что позволяет работать в чистых цехах для диагностики in vitro и обеспечивает соответствие требованиям GMP для медицинских изделий и требованиям системы управления качеством ISO 13485.

　　Удобство в использовании: Система, оснащенная ПЛК и сенсорным HMI, обеспечивает мониторинг рабочего состояния в режиме реального времени и интуитивно понятную настройку параметров; функция хранения нескольких рецептов облегчает быструю смену продукции.

　　Сценарии применения:

　　Идеально подходит для крупномасштабной стандартизированной сборки в индустрии диагностики in vitro (IVD), включая тест-карты для ранней беременности, инфекционных заболеваний, наркотических веществ, опухолевых маркеров, кардиомаркеров и безопасности пищевых продуктов, а также для тестирования заболеваний животных (экспресс-тест-карты для заболеваний домашних животных и скота). Благодаря высокой эффективности, точности и стабильной работе сборочной линии Guanshentai для многополосных тест-карт, она помогает производителям IVD-продукции преодолеть узкие места в производительности ручной сборки и обеспечить высококачественную массовую поставку тест-карт.

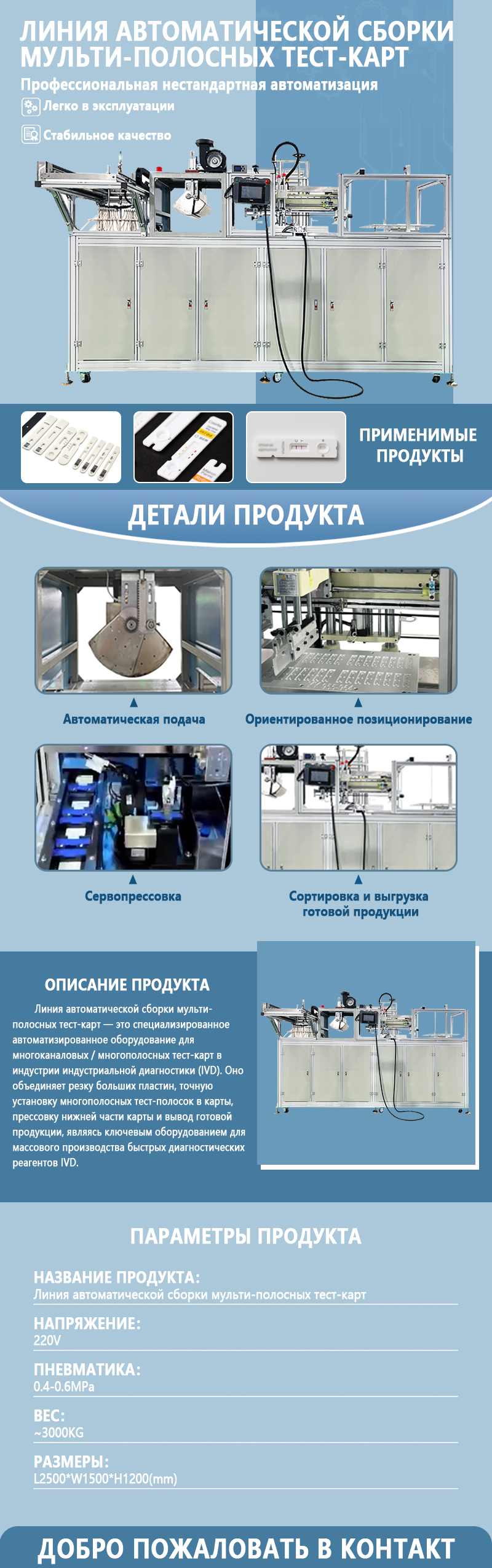

　　Технические параметры:

　　Номер модели: GRK-TWD06

　　Размеры: Д5,70*Ш2,0*В1,8 (м)

　　Производительность: 2400 шт./час

　　Мощность (выходная): 6,5 кВт

　　Напряжение: 220 В/380 В 50 Гц

　　Вес: 3000 кг

　　Возможность индивидуального заказа: Да
