개요

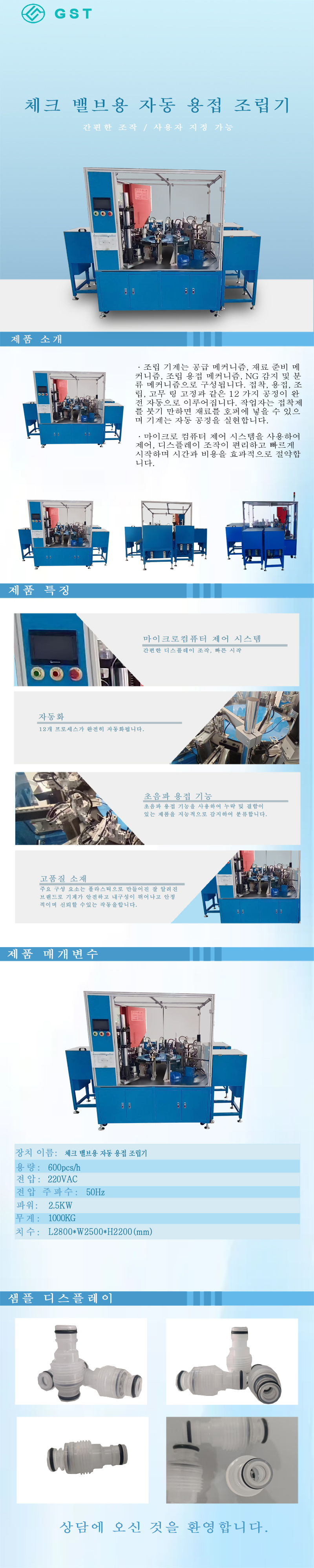

　　체크 밸브용 자동 초음파 용접 및 조립기는 플라스틱 및 복합재 체크 밸브 조립을 위해 특별히 설계된 고정밀 자동 조립 장비입니다. 초음파 용접 기술, 자동 조립 플랫폼 및 지능형 검사 시스템을 활용하여 부품 자동 로딩, 위치 지정, 용접, 검사 및 언로딩의 통합 공정을 구현함으로써 제조업체가 생산 효율성과 조립 품질을 동시에 향상시킬 수 있도록 지원합니다.

　　핵심 기능 및 기술적 특징:

　　자동 로딩 및 위치 지정: 진동판/피더 레일과 자동 로봇 팔을 사용하여 밸브 본체, 밸브 시트, 씰 등의 부품을 용접 스테이션으로 자동으로 공급하고 정확하게 위치시킵니다.

　　초음파 용접 모듈: 고주파 초음파 발생기와 전용 용접 헤드를 사용하여 표준 주파수 20kHz 또는 기타 주파수에서 작동합니다. 용접 헤드의 진동은 플라스틱 부품 접촉면에서 분자 마찰열을 발생시켜 부품을 빠르게 융합시켜 강력하고 기밀성이 뛰어나며 접착제가 필요 없는 용접을 구현합니다.

　　조립 위치 지정 + 고정 장치: 맞춤형 고정 장치를 통해 정밀한 용접 위치와 재현 가능한 부품 위치 지정을 보장하여 각 용접 부품의 치수 일관성과 기밀성을 보장합니다.

　　온라인 검사 및 불량품 배출: 내장 센서 또는 비전 검사 모듈이 용접 깊이, 융합 영역 결함 및 회전 편차를 자동으로 감지하여 불량품을 자동으로 배출하고 수동 검사 오류를 줄입니다.

　　모듈식 빠른 교체 설계: 모듈식 구조로 고정 장치, 용접 헤드 및 로딩 장치를 빠르게 교체할 수 있어 다양한 유형 및 사양의 체크 밸브에 쉽게 적용할 수 있습니다.

　　지능형 제어 시스템: PLC가 장착되어 있습니다. 제어 및 HMI 터치스크린 인터페이스를 통해 용접 매개변수(시간, 에너지, 압력)를 설정하고 장비 상태를 모니터링하며 생산 데이터를 기록할 수 있어 작동 및 유지 관리가 용이합니다.

　　청정 생산 및 내구성 있는 설계: 장비 구조는 방진 및 밀폐형 설계로 되어 있으며, 주요 부품은 내마모성이 뛰어나고 신뢰성이 높은 소재로 제작되어 청정 생산 환경에 적합합니다.

　　제품 상세 정보. 모델명: GST-YYG201A

　　전압: 220VAC

　　전력: 2KW

　　생산량: 600개/시간

　　크기: 280*250*220CM

　　무게: 1000KG

　　액세서리: Xinjie

　　전압 및 주파수: 50Hz±2

　　PLC: Sanling

　　디스플레이: Willenton

　　주파수 변환기: Huichuan

　　진동 디스크: Chuangyou

　　CCD 비전 시스템: Keen

　　맞춤 제작 지원: 가능
